Logic Gate in Hindi (लॉजिक गेट हिंदी में)
आज के post me हम logic gate के बारे में जानेंगे और logic gate की जनकारी हमारी मातृ भाषा हिंदी मे हैं।
Logic Gate
Logic Gate (लॉजिक गेट) किसी भी डिजिटल सिस्टम के मूल बिल्डिंग ब्लॉक हैं। ये वे भौतिक उपकरण हैं जो तार्किक संचालन (logical operation) करते हैं। लॉजिकल ऑपरेशन को स्विचिंग ऑपरेशन भी कहा जाता है।
लॉजिक गेट एक इलेक्ट्रॉनिक सर्किट है जिसमें एक या एक से अधिक इनपुट होते हैं और केवल एक आउटपुट होता है। इनपुट और आउटपुट के बीच का संबंध एक निश्चित तर्क पर आधारित है। इसके आधार पर, गेट्स logic gate(लॉजिक गेट्स) को AND गेट, OR गेट, NOT गेट आदि नाम दिए गए हैं।
एक डिजिटल प्रणाली में केवल कुछ बुनियादी ऑपरेशन किए जाते हैं, भले ही सिस्टम की जटिलताएं कुछ भी हों। डिजिटल कंप्यूटर जैसे बड़े डिजिटल सिस्टम में कई बार ये ऑपरेशन करने पड़ सकते हैं।
कुछ बेसिक logic gates नीचे दिए गए है :
AND Gate (AND गेट)
AND गेट एक तार्किक गुणन (logical multiplication) करता है जिसे सामान्यतः AND फ़ंक्शन के रूप में जाना जाता है। आउटपुट तब उच्च (1) होता है जब दोनों इनपुट उच्च (1) होते हैं। आउटपुट किसी भी एक इनपुट के निम्न (0) होने पर निम्न स्तर पर होता है।
 |

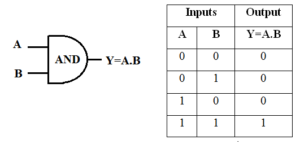

| AND Gate Symbol & Truth Table |
OR Gate (OR गेट)
OR गेट में दो या अधिक इनपुट और एक आउटपुट सिग्नल होता है। यह एक गेट है जो एक लॉजिकल ऑपरेशन या एडिशन करता है, जिसे आमतौर पर OR फ़ंक्शन के रूप में जाना जाता है। इस गेट को OR गेट कहा जाता है क्योंकि गेट आउटपुट देता है उच्च (1) तभी होगा जब कोई या सभी इनपुट वैल्यू उच्च (1) हो अर्थात जब कोई भी इनपुट उच्च या 1 होगा तब आउटपुट उच्च या 1 होगा और जब दोनों इनपुट निम्न या 0 होगा तब आउटपुट निम्न या 0 होगा । OR गेट का प्रतीक और इसकी ट्रूथ टेबल को नीचे दिखाया गया है।
 |

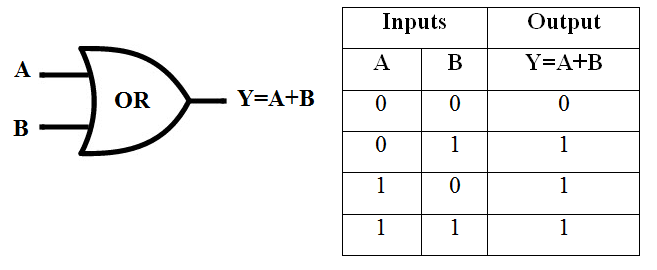

| OR Gate Symbol & Truth Table |
NOT Gate (NOT गेट)
यह एक गेट है जिसमें एक एक इनपुट और एक आउटपुट होता है। इसे एक इन्वर्टर के रूप में भी जाना जाता है, क्योंकि यह लागू बाइनरी सिग्नल (Binary Signals) का उल्टा या पलट देता है अर्थात, जब इनपुट उच्च या 1 होता है तब आउटपुट निम्न या 0 होता है और जब इनपुट निम्न या 0 होता है तो यह आउटपुट उच्च या 1 होता है। NOT गेट का प्रतीक और ट्रूथ टेबल नीचे दिखाए गए है।
 |

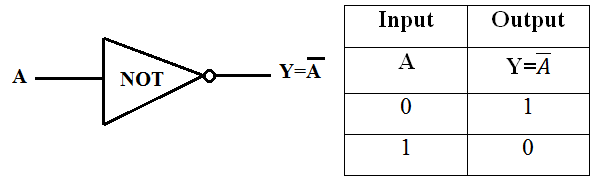

| NOT Gate Symbol & Truth Table |
NAND Gate (NAND गेट)
NAND गेट एक गेट है जिसमें दो या अधिक इनपुट टर्मिनल और एक आउटपुट टर्मिनल होते हैं। NAND गेट AND – NOT gates का एक संयोजन है। NAND गेट का आउटपुट उच्च या 1 होता है जब कोई एक या दोनों इनपुट निम्न या 0 होते हैं और आउटपुट निम्न या 0 होता है जब दोनों इनपुट उच्च या 1 होते हैं। NAND गेट का प्रतीक और ट्रूथ टेबल नीचे दिखाए गए है।
 |

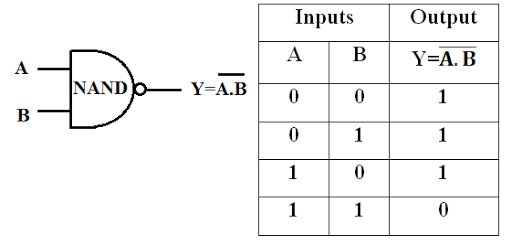

| NAND Gate Symbol & Truth Table |

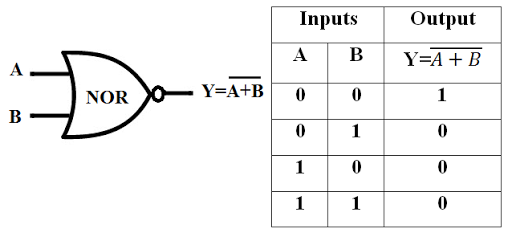

NOR Gate (NOR गेट)
NOR गेट एक गेट है जिसमें दो या अधिक इनपुट टर्मिनल और एक आउटपुट टर्मिनल हैं। NOR गेट OR – NOT गेट्स का एक झरना संयोजन है। NOR गेट का आउटपुट उच्च या 1 है जब दोनों इनपुट कम या 0 हैं और आउटपुट कम या 0 है जब एक या दोनों इनपुट उच्च या 1 हैं। NOR गेट एंड ट्रूथ टेबल का प्रतीक नीचे दिखाया गया है।
 |
|
|

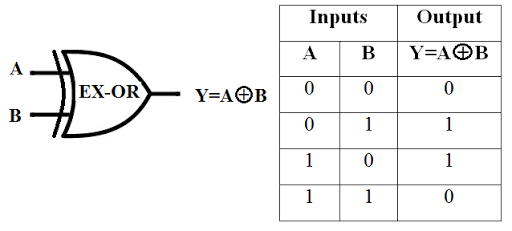

Exclusive- OR (EX-OR) GATE:
एक्सक्लूसिव गेट एक गेट है जो डिजिटल डाटा प्रोसेसिंग (Digital Data Prosessing) में उपयोग किया जाता है। इस गेट में दो या अधिक इनपुट टर्मिनल और एक आउटपुट टर्मिनल होता है। EX-OR गेट में आउटपुट केवल तब उच्च होता है जब विषम संख्या में इनपुट उच्च होता हैं तथा आउटपुट सिर्फ तभी निम्न होता है जब दोनों इनपुट निम्न होते हैं या दोनों इनपुट उच्च होते हैं। EX-OR गेट का प्रतीक और ट्रूथ टेबल नीचे दिखाए गए है।
 |
|
|
Exclusive- NOR (EX-NOR) GATE:
EX-NOR गेट में OR गेट की तरह दो या दो से अधिक इनपुट टर्मिनल और एक आउटपुट टर्मिनल होते हैं। EX-NOR गेट का आउटपुट केवल तभी उच्च होता है जब दोनों इनपुट में समान मान या तो उच्च या निम्न होते हैं और विषम संख्या इनपुट अधिक होने पर आउटपुट निम्न होता है। EX-NOR गेट का प्रतीक और ट्रूथ टेबल नीचे दिखाए गए है।
 |

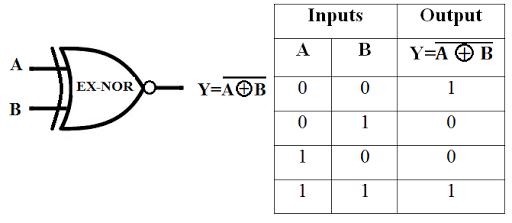

| EX-NOR Gate Symbol & Truth Table |
Universal Gate (यूनिवर्सल गेट):
किसी भी बूलियन अभिव्यक्ति को पहले चर्चा की गई AND, OR और NOT gates का उपयोग करके बनाया जा सकता है। इन तीन ऑपरेशनों से, दो और ऑपरेशन निकाले गए हैं: NAND ऑपरेशन और NOR ऑपरेशन। ये ऑपरेशन बहुत लोकप्रिय हो गए हैं और व्यापक रूप से उपयोग किए जाते हैं, इसका कारण केवल एक प्रकार के गेट हैं, या तो NAND या NOR किसी भी तार्किक अभिव्यक्ति की प्राप्ति के लिए पर्याप्त हैं। इस कारण से NAND और NOR गेट्स को सार्वभौमिक द्वार (universal gate) के रूप में जाना जाता है।
