Lens Antenna in Hindi लेंस ऐन्टेना हिंदी में
लेंस एंटीना एक एंटीना प्रकार है, जिसमें एक फ़ीड के साथ एक विद्युत चुम्बकीय लेंस होता है।
- एपर्चर रोशनी (aperture illumination) को नियंत्रित करने के लिए।
- विद्युत चुम्बकीय किरणों को मिलाने के लिए।
- दिशात्मक विशेषताओं का उत्पादन करने के लिए।
- इसके फोकस पर आने वाली तरंग को परिवर्तित करने के लिए।
- गोलाकार वेवफ्रंट से प्लेन वेवफ्रंट का निर्माण करने के लिए।
Working of Lens Antenna (लेंस ऐन्टेना की वर्किंग)

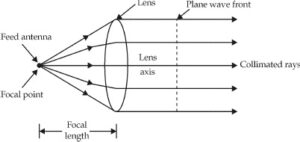

जब फ़ीड को लेंस एंटीना के केंद्र बिंदु पर रखा जाता है, तो डायवर्जिंग किरणें (गोलाकार वेवफ्रंट) टकरा जाती हैं जो लेंस पर उनके टकराने के बाद एक प्लेन वेवफ्रंट (समानांतर किरणें) का निर्माण करती हैं और इससे गुजरती हैं। अपवर्तन तंत्र (refraction mechanism) के कारण समतलीकरण होता है।

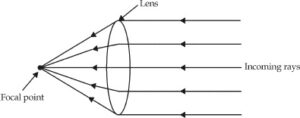

लेंस एंटीना रिसीविंग मोड (receiving mode) में नीचे दिए गए चित्र में दिखाया गया है।
रिसीविंग मोड में आने वाली समानांतर किरणें अपवर्तन तंत्र (refraction mechanism) के कारण लेंस से गुजरने के बाद केंद्र बिंदु पर एकत्रित होती हैं। यह पारस्परिक प्रमेय (reciprocity theorem) की वैधता का संकेत है। यदि लेंस का अपवर्तक सूचकांक 1 से कम होता है, तो संयोजन (Collimation) भी संभव है। लेंस एंटेना का उपयोग बिंदु स्रोत (आदर्श रूप से) के साथ किया जाता है। लेकिन व्यवहार में, इसका उपयोग हॉर्न एंटेना के साथ किया जाता है।
Types of Lens Antenna (लेंस एंटेना के प्रकार)
- डी-इलेक्ट्रिक लेंस या एच-प्लेन मेटल प्लेट लेंस या विलंब लेंस
- ई-प्लेन मेटल प्लेट लेंस
- नॉन-मेटैलिक डी-इलेक्ट्रिक टाइप लेंस
- मेटैलिक या कृत्रिम इलेक्ट्रिक टाइप लेंस
डाइइलेक्ट्रिक लेंस (Dielectric lens)
ई-प्लेन मेटल प्लेट लेंस (E-plane metal plate lens)
Advantages (लाभ)
- लेंस एंटेना फ़ीड और फ़ीड का समर्थन करते हैं, तथा एपर्चर में किसी तरह की बाधा नहीं डालते हैं।
- लेंस ऐन्टेना एक parabolic reflector ऐन्टेना की तुलना में तरंग की बड़ी मात्रा को संभाला सकता है।
- यह ऑप्टिकल अक्ष को फीड देने के लिए इस्तेमाल किया जाता है।
Disadvantages (नुकसान)
- लेंस भारी और भारी होते है।
- इस ऐन्टेना का डिज़ाइन काफी जटिल होता हैं ।
- सामान गुण वाले दूसरे ऐन्टेना की तुलना में यह काफी महंगा होता हैं ।
Applications (अनुप्रयोग)
लेंस एंटीना के अनुप्रयोग निम्नलिखित हैं –
- लेंस ऐन्टेना का उपयोग वाइड बैंड एंटीना के रूप किया जाता है।
- इनका उपयोग विशेष रूप से माइक्रोवेव आवृत्ति अनुप्रयोगों के लिए किया जाता है।
