Schottky Barrier Diode in Hindi

Schottky डायोड या Schottky Barrier  Diode का उपयोग विभिन्न प्रकार के सर्किट में किया जाता है। यद्यपि यह अब तक के पहले प्रकार के डायोड में से एक था, Schottky डायोड को व्यापक रूप से उपयोग किया जाता है, क्योंकि यह forward वोल्टेज का ड्रॉप बहुत कम करता है।

परिणामस्वरूप Schottky बैरियर डायोड का उपयोग RF डिज़ाइन से लेकर पावर रेक्टिफिकेशन और कई अन्य अनुप्रयोगों में किया जाता है। हालांकि इस प्रकार के डायोड के लिए सबसे व्यापक रूप से इस्तेमाल किया जाने वाला नाम Schottky डायोड है, इसे कई अन्य नाम भी दिए गए हैं जिनका उपयोग समय-समय पर किया जा सकता है। इन नामों में सरफेस बैरियर डायोड, शोट्की बैरियर डायोड, हॉट कैरियर या यहां तक ​​कि हॉट इलेक्ट्रॉन डायोड शामिल हैं।

Schottky बैरियर डायोड एक साधारण धातु-अर्धचालक इंटरफ़ेस है, जो एनोन-लीनियर प्रतिबाधा प्रदर्शित करता है और मूल रूप से बिंदु-संपर्क डायोड का एक विस्तार है।

जब डायोड फॉरवर्ड बायस होते हैं तो अर्धचालक से धातु में बहुसंख्यक वाहकों (majority carriers) के कारण धारा प्रवाहित होती है। पी-एन जंक्शन डायोड की तुलना में इस डायोड में अल्पसंख्यक वाहक (Minority carriers) लगभग अनुपस्थित होते हैं। इन डायोड में बहुत कम रिवर्स रिकवरी समय और लगभग शून्य स्टोरेज कैपेसिटेंस होता है।

Schottky बैरियर डायोड में सिलिकॉन का सबसे अधिक उपयोग किया जाता है, हालांकि GaAs का उच्च आवृत्तियों पर उपयोग करते हैं।

Schottky बैरियर डायोड के माइक्रोवेव डिटेक्शन और मिक्सिंग में इसके मुख्य उपयोग किया जाता हैं।

Construction (निर्माण)

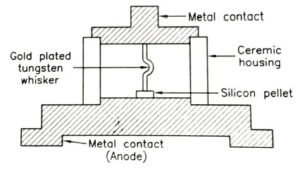

शोट्की बैरियर डायोड में एक धातु का आधार होता है जिस पर एक सिलिकॉन पेलेट लगा होता है। एक तेज बिंदु वाला स्प्रिंग-लोडेड तार सेमीकंडक्टर पेलेट की पॉलिश सतह के साथ संपर्क बनाता है। अन्य कनेक्शन नीचे दिखाए गए चित्र अनुसार बनाए गए हैं। इस तरह के निर्माण को आसानी से सह-अक्षीय या वेवगाइड लाइनों में लगाया जा सकता है। वे 10 गीगाहर्ट्ज़ से ऊपर के noise वाले हैं।

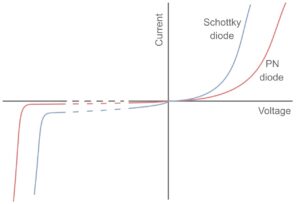

Schottky Barrier Diode का I-V curve P-N Junction Diode के समान हैं, लेकिन इनमें तेज  I-V ढलान, निचली श्रृंखला प्रतिरोध R, कम ब्रेकडाउन वोल्टेज, और छोटा फॉरवर्ड टर्न-ऑन वोल्टेज होता हैं।

Schottky diode advantages (Schottky डायोड के फायदे)

Schottky डायोड का उपयोग कई जगहों पर किया जाता है जहाँ अन्य प्रकार के डायोड भी अच्छा प्रदर्शन नहीं करते हैं। वे कई लाभ प्रदान करते हैं जिनका उपयोग किया जा सकता है:

• Low turn on voltage: एक सिलिकॉन Schottky डायोड के लिए टर्न ऑन वोल्टेज   0.2 और 0.3 वोल्ट के बीच होता है, जबकि एक मानक सिलिकॉन डायोड में 0.6 से 0.7 वोल्ट के बीच वोल्टेज होता है। यह पावर रेक्टिफायर के रूप में उपयोग किए जाने पर प्रतिरोधक नुकसान को कम करता है, और आरएफ डिटेक्टर के रूप में उपयोग किए जाने पर कम आवर्ती के संकेतों का पता लगाने में सक्षम बनाता है।
• Low junction capacitance: Schottky डायोड के बहुत छोटे सक्रिय क्षेत्र को देखते हुए, capacitance का स्तर बहुत छोटा है।
• Fast recovery time: संग्रहीत चार्ज की छोटी मात्रा के कारण तेजी से पुनर्प्राप्ति समय का अर्थ है कि इसका उपयोग उच्च गति स्विचिंग अनुप्रयोगों के लिए किया जा सकता है।

Schottky डायोड के उपयोग

1. वे माइक्रोवेव मिक्सर जैसे फास्ट-स्विचिंग अनुप्रयोगों में उपयोग किए जाते हैं, जहां डायोड को माइक्रोवेव स्थानीय ऑसीलेटर की आवृत्ति की दर से चालन states को स्विच करना चाहिए।
2. एक Schottky डायोड का उपयोग स्क्वायर-लॉ डिटेक्टर के रूप में किया जाता है जब पूर्वाग्रह शून्य होता है, जिसका बिजली उत्पादन इनपुट के लिए आनुपातिक शक्ति है।
3. इनका उपयोग डिटेक्टरों में किया जाता है।
